De IND-S 400 / 800is als
sectionaalpoort zodanig ontwikkeld dat deze sectionaalpoort toegepast kan
worden in de gestandaardiseerde universele bedrijfsgebouwen als in de meer
eisende design-projecten.
Onze IND-S 400 is een kwalitatief hoogwaardige sectionaalpoort
met een lange levensduur en dit tegen een economisch zeer verantwoorde
investering. De toegepaste geïsoleerde stalen poortpanelen hebben een dikte van
40 mm en zijn voorzien van een koudebrugonderbreking. Daarnaast beschikken de
panelen over de vingerklembeveiliging, zowel aan de buitenzijde als binnenzijde

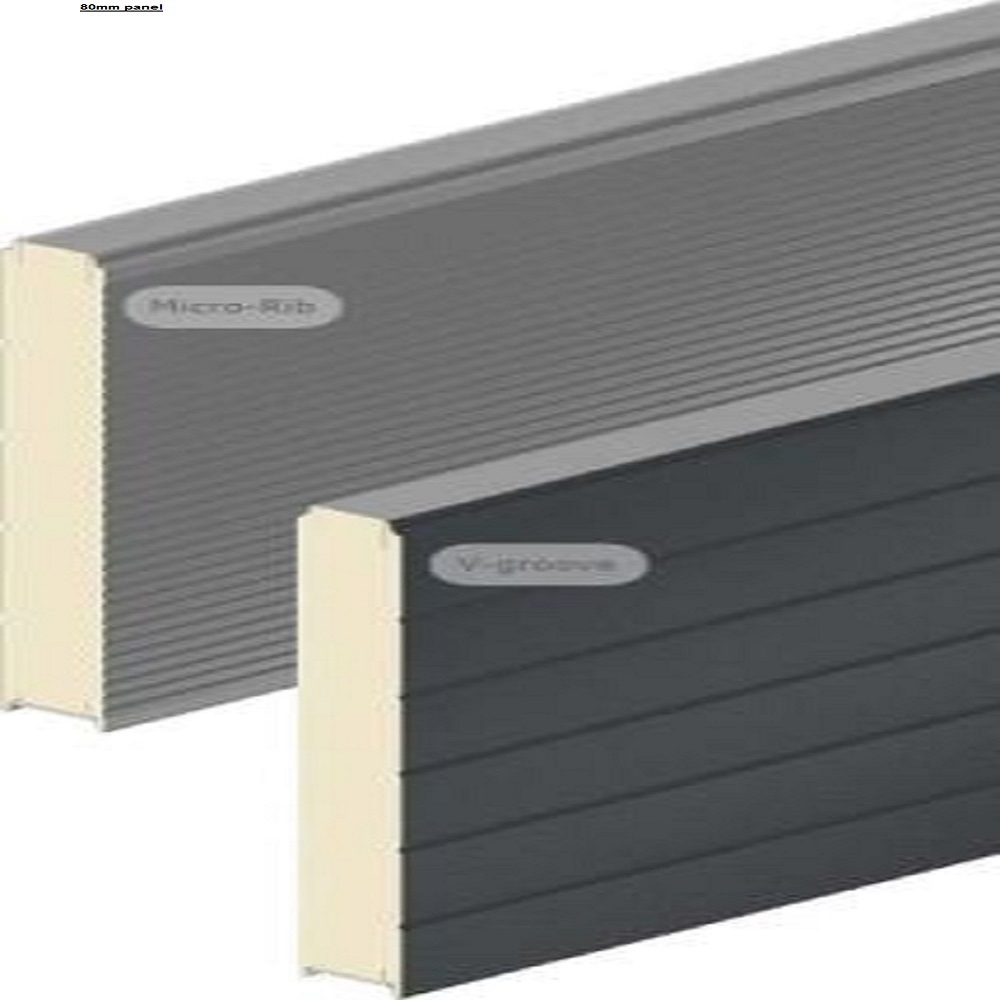

(verplicht conform de Europese veiligheidsnormen).Wij kunnen u ook de IND-S 800 aanbieden,
waarvan de poortpanelen een dikte van 80
mm hebben. Standaard wordt de sectionaalpoort IND-S 400 gebalanceerd
met behulp van olie getemperde blauw gepoedercoate torsieveren. Deze
torsieveren heffen het poortbladgewicht in elke openingspositie van de overheadpoort
op. In die gevallen waar de torsieveren niet meer mogelijk zijn, passen wij een
walsas toe met daarop een zware aandrijving, die er dan gezamenlijk voor
zorgdragen dat het poortbladgewicht wordt opgeheven.
Poortpaneel Om aan uw wensen te voldoen is er aan de buitenzijde een
ruime keuze uit verschillende oppervlakte structuren mogelijk, welke daarnaast
ook nog eens kunnen worden voorzien van diverse horizontaleprofileringen of
juist niet.
Standaard werken wij met de IND-S 400 poortpanelen welke aan de buitenzijde
zijn voorzien van een Stucco structuur

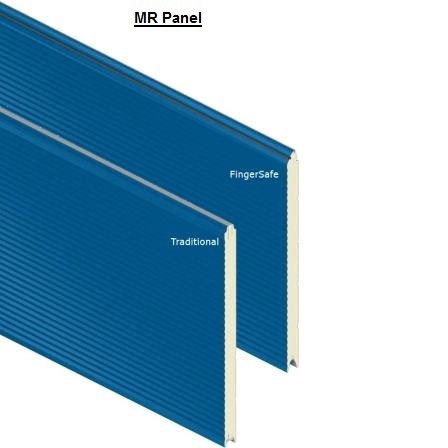

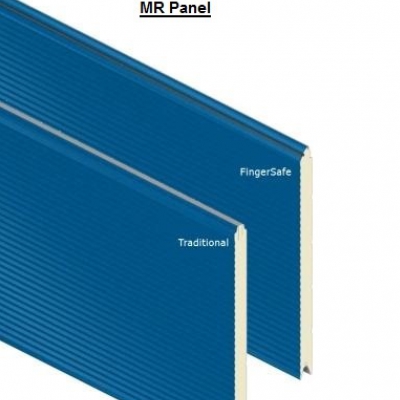

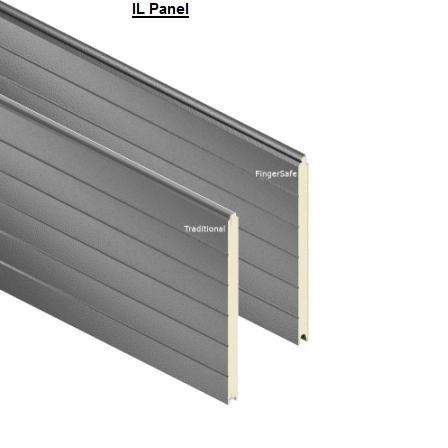

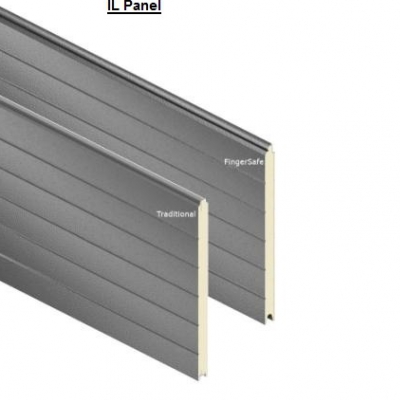

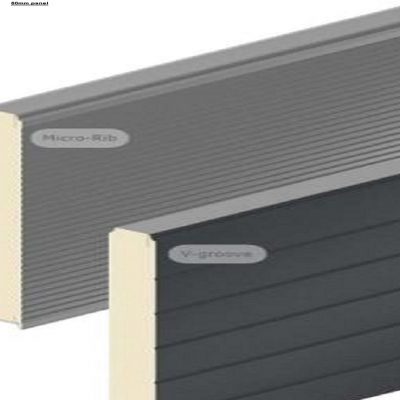

en voorzien zijn van een horizontale V-groef belijning (IL-paneel). Maar u kunt ook kiezen
uit een paneel met Micro-profilering.

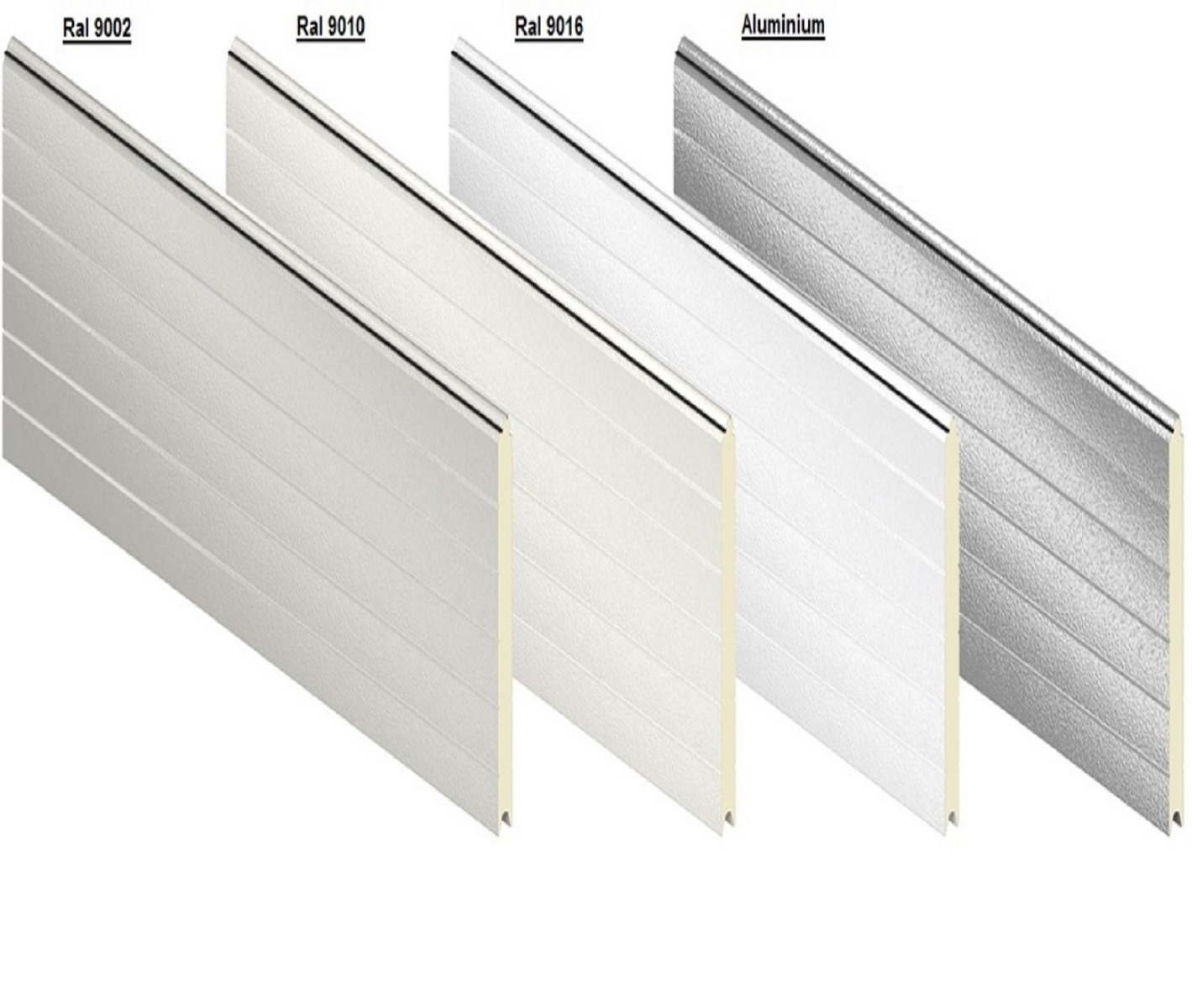

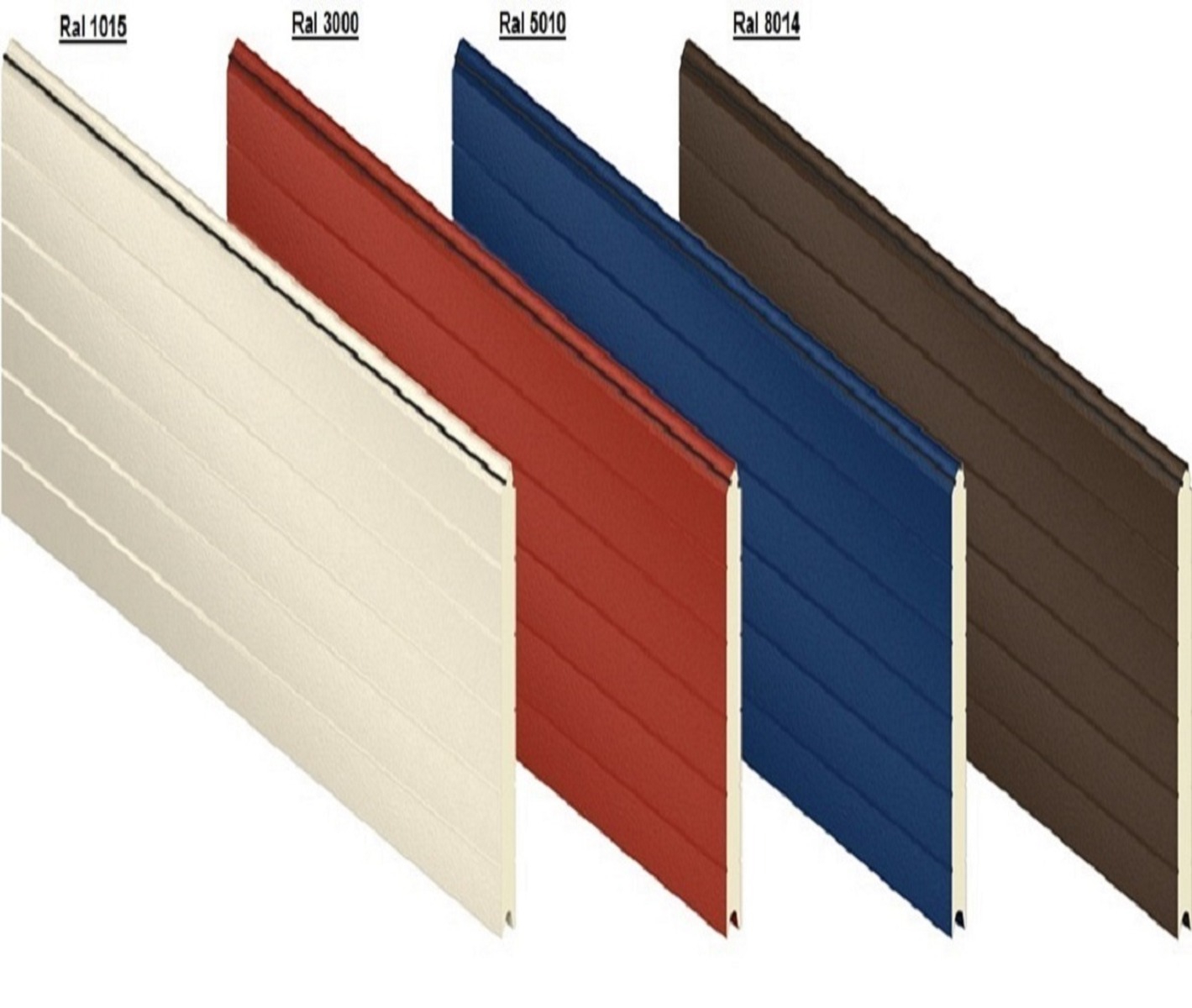

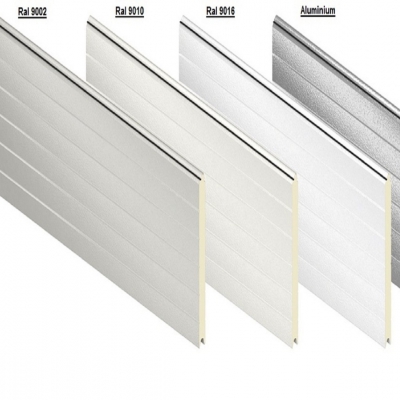

U heeft tevens de keuze uit een groot palet van voorgelakte kleuren. U kunt ook een keuze maken uit onze panelen met een
houtnerfstructuur of vlak/gladde polygrain oppervlak aan de buitenzijde

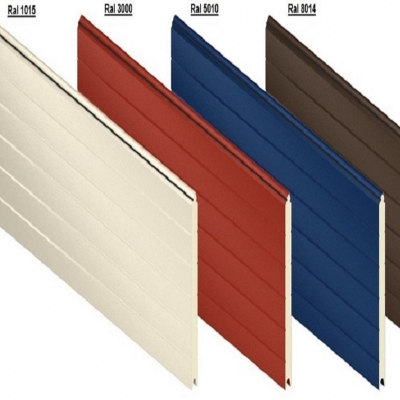

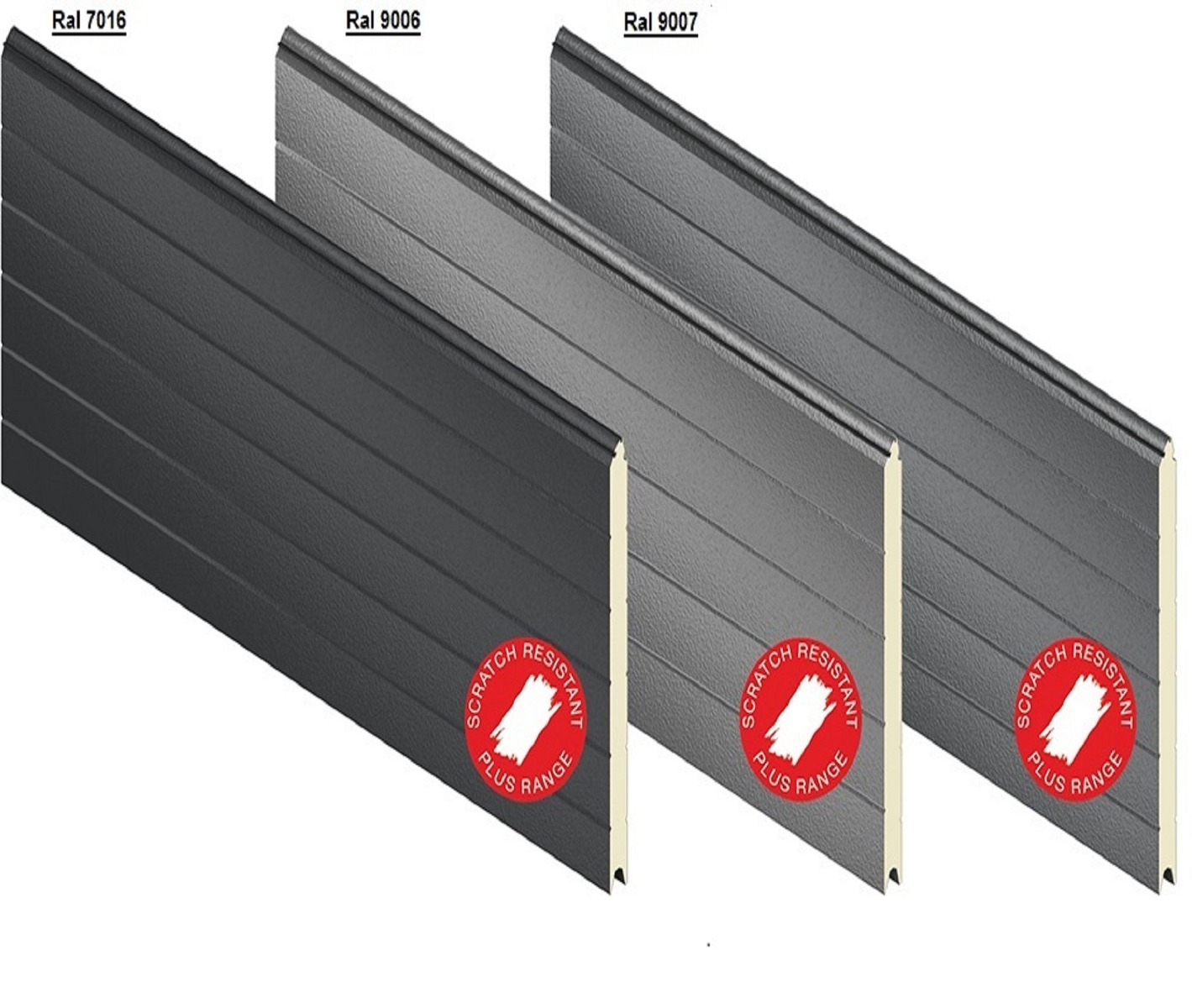

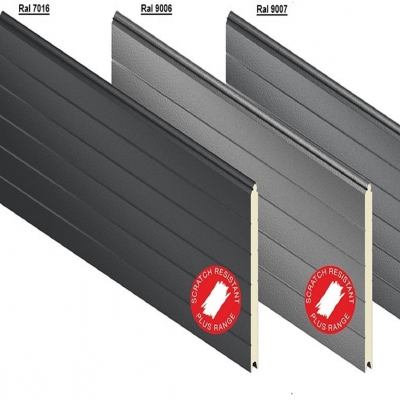

IND-S kleuren
Beglazing De geïsoleerde stalen sectionaalpoort IND-S 400 is op wens te voorzien van
diverse vormen van beglazing. Dit vangt aan met de mogelijkheid tot het
plaatsen van een kijkvenster in de poortpanelen of tot het plaatsen van een of
meerdere Full Vision (volledig beglaasde) panelen in het poortblad.
De meest gebruikelijke
toepassingen treft u hieronder aan. Heeft u andere wensen dan horen wij die
graag van u.

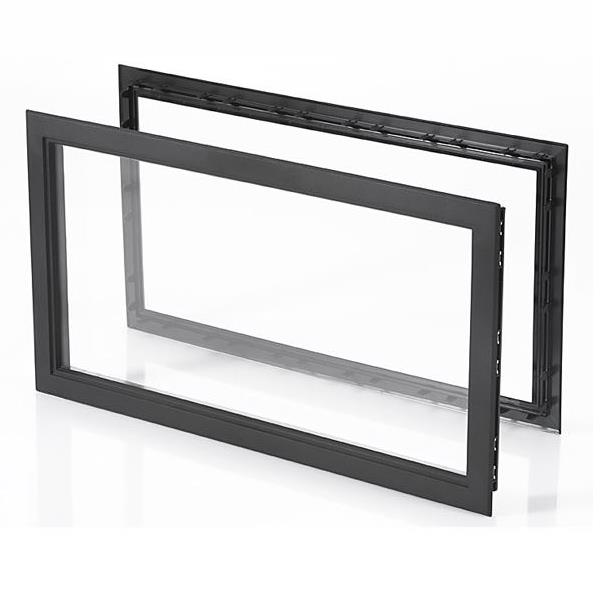

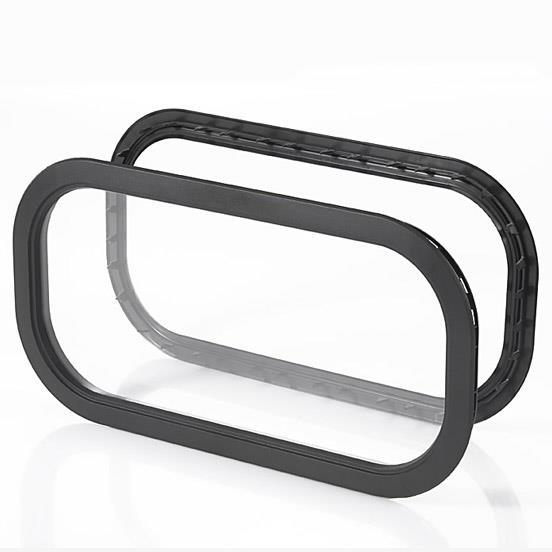

Rechthoekig kijkvenster Afmeting 680 x 373 mm (bxh) Zwart kunststof frame en geïsoleerde kunststof beglazing
De ontwikkeling van de design ramen uitgevoerd in roestvast
materiaal, die ook nog eens voorzien zijn van helder veiligheidsglas of in
gezandstraalde uitvoering, stelt u in de gelegenheid om uw sectionaalpoort nog
verder te verfraaien.
Rechthoekig kijkvenster RVS 304 Afmeting 260x260 mm of 310x310 mm of 360x360 mm RVS 304 frame, voorzien van enkelwandig gelaagd glas Helder of gezandstraald glas
Rond kijkvenster RVS 304 Afmeting rond 240 mm of rond 330 mm RVS 304 frame, voorzien van enkelwandig gelaagd glas Helder of gezandstraald glas
Full Vision panelen
Om een optimale lichtinval te krijgen in uw pand, kunnen
de IND-S 400 poorten worden voorzien van volledig beglaasde panelen. U kunt 1
of meerdere Full Vision panelen toepassen in het poortblad.
Zelfs een volledig beglaasde poort behoort tot de mogelijkheden.
Ook hier heeft u een ruime keuze aan
beglazingsmogelijkheden. In het overzicht treft u de gebruikelijke vormen aan.
Heeft u andere wensen dan horen wij die graag van u.
*Enkelwandige kunststof beglazing 1
x 3,0 mm
· *Geïsoleerde kunststof beglazing 2 x
2,5 mm·
*Enkelwandige kunststof beglazing,
Polycarbonaat (slagvast)1 x 3,0 mm·
*Geïsoleerde kunststof beglazing,
Polycarbonaat (slagvast)2 x 3,0 mm·
*Enkelwandig gehard helder glas 1 x
4,0 mm
· *Perfoplaat aluminium 1 x 3,0 mm
· *Strekmetaal 1 x 3,0 mm
· *Geïsoleerde dichte schopplaat 21,0
mm
OPTIC coatinggeeft de hoogste
krasvastheid en houdt de UV stralen tegen. U kunt deze laten aanbrengen op
de kunststof beglazing. Door het toepassen van de OPTIC coating behouden overheadpoorten,
ook na veelvuldig reinigen hun heldere transparantie. De bescherming tegen
krassen en reinigingssporen is dus optimaal.
Om een goede warmte-isolatie te garanderen bij de geïsoleerde dubbele beglazing
werken wij met een cassette dikte van 21 mm, daarnaast is het mogelijk om de
cassettes uit te voeren met een 3-dubbele ruit, waarmee de warmte-isolatie zijn
optimum bereikt .
Technische specificaties IND-S 400 Technische
specificaties IND-S 800 Maximale dagmaatbreedte:
8000 mm Maximale dagmaatbreedte:
12.000 mm
Maximale dagmaathoogte:
6710 mm Maximale dagmaathoogte:
10.000 mm
Poortpaneeldikte:
40 mm Poortpaneeldikte:
80 mm
Beplatingsdikte paneel:
0,45 mm Beplatingsdikte paneel:
0,45 mm
Schuimvulling:
Polyurethaan 100 % CFK vrij Schuimvulling:
Polyurethaan 100 % CFK vrij
Thermische isolatie:
0,49 W / m2 K Thermische isolatie:
0,49 W / m2 K
Geluidsisolatie:
25 dB Geluidsisolatie:
25 dB
Weerstand tegen windbelasting:
Klasse 3 * Weerstand tegen windbelasting:
Klasse 3 *
Weerstand tegen penetratie water:
Klasse 2 * Weerstand tegen penetratie water:
Klasse 2 *
Luchtdoorlatendheid:
Klasse 2 * Luchtdoorlatendheid:
Klasse 2 * * zijn gemiddelde waarden, afhankelijk van afmetingen
en omstandigheden

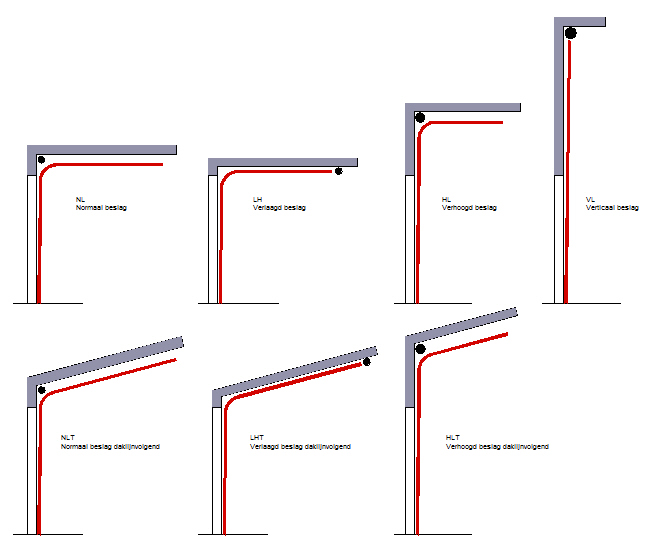

Railsystemen Elke poortopening in combinatie met het ontwerp en gebruik
van uw gebouw genereert telkens weer een unieke inbouwsituatie. Daarom passen
wij hierop ons beslagsysteem aan, zodat voor elke poort de juiste combinatie
ontstaat. Uitgangspunt is om de maximale vrije inbouwhoogte te gebruiken,
waarmee gerealiseerd wordt dat de maximale vrije hoogte van uw gebouw
beschikbaar blijft.
Onderstaand een aantal van de mogelijkheden.
Bediening De IND-S 400 sectionaalpoorten kunnen op diverse manieren
bediend worden. In overleg met u wordt gekozen voor het optimale
bedieningssysteem.
• Handbediend met behulp van een trekkoord.
• Ketting bediend
• Elektrisch bediend
Wij leveren u aandrijvingen en besturingen die volledig afgestemd zijn op deze
poorten.
De in Duitsland ontwikkelde componenten zijn
duurzaam getest en sluiten naadloos op elkaar aan. De besturingssystemen zijn
voorzien van een uniform concept die de bediening zeer eenvoudig maken.
Uitbreidingen en extra uitrustingen zijn zonder
problemen aan te brengen.
Loopdeur (Ingebouwd) Onze sectionaalpoort IND-S 400 kan natuurlijk
voorzien worden van een loopdeur.
Deze doorgangsdeur kan worden aangebracht in de
overheadpoorten met een maximale dagmaatbreedte van 6000 mm. U heeft hier ook
de mogelijkheid om te kiezen voor een lage dorpel met een opstap van 30 mm en
dit tot een maximale dagmaatbreedte van 5000 mm.
Loopdeur (Vrijstaand) Het is ook mogelijk om naast de sectionaalpoort
een dienstdeur aan te brengen. Deze zijdeur is dan strokend aan de sectionaalpoort.
Tevens kan deze dienstdeur ook worden voorzien van een vast bovendeel. De dienstdeuren
kunnen opgebouwd worden met kaderprofielen die zijn voorzien van een koudebrug-onderbreking.
De dienstdeuren kunnen uitgerust worden als vluchtdeur.
